案例介绍

2sides_shift

作者[Author]：Hope 验证[Verified]：No 浏览次数 [Views]:1619

字体大小 [Fonts]： 14px 16px 18px

概要[Abstract] 在数字电路中，移位寄存器（英语：shift register）是一种在若干相同时间脉冲下工作的以触发器为基础的器件，数据以并行或串行的方式输入到该器件中，然后每个时间脉冲依次向左或右移动一个比特，在输出端进行输出。双向移位寄存器可以通过控制输入而达到向两个方向移位的目的，减少硬件消耗。

寄存器是由具有存储功能的触发器组合起来构成的。一个触发器可以存储一位二进制代码，存放N位二进制代码的寄存器，需用n个触发器来构成。

此实验是8位的双向的移位寄存器，所以需要8个触发器来存储8位二进制代码，然后通过移位赋值实现移位操作。如：左移操作 DATA[8:1]=DATA[7:0] , 右移操作 DATA[7：0] =DATA[8:1]。

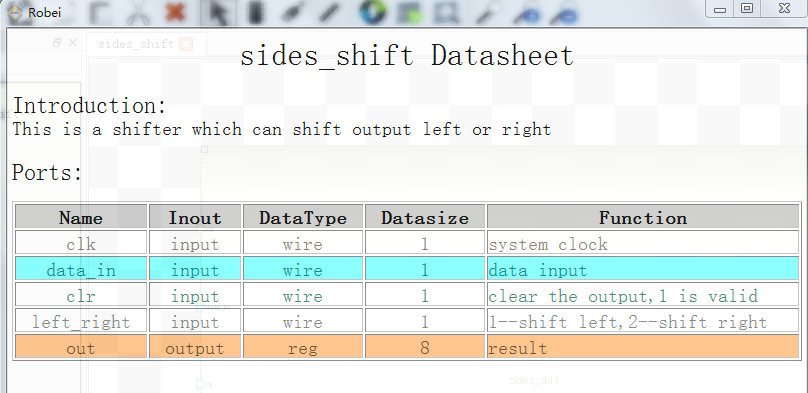

初始时，8位寄存器的初始值为8’b0. 数据从输入口（data_in）输入，在left_right=1时，寄存器实现左移功能，在left_right=0时，实现右移功能。在数据清零端口（clr）为高电平时，实现清零操作，寄存器的值变为8’b0. 以上所有功能都在时钟上升沿触发产生。
