DHT11温湿度传感模块

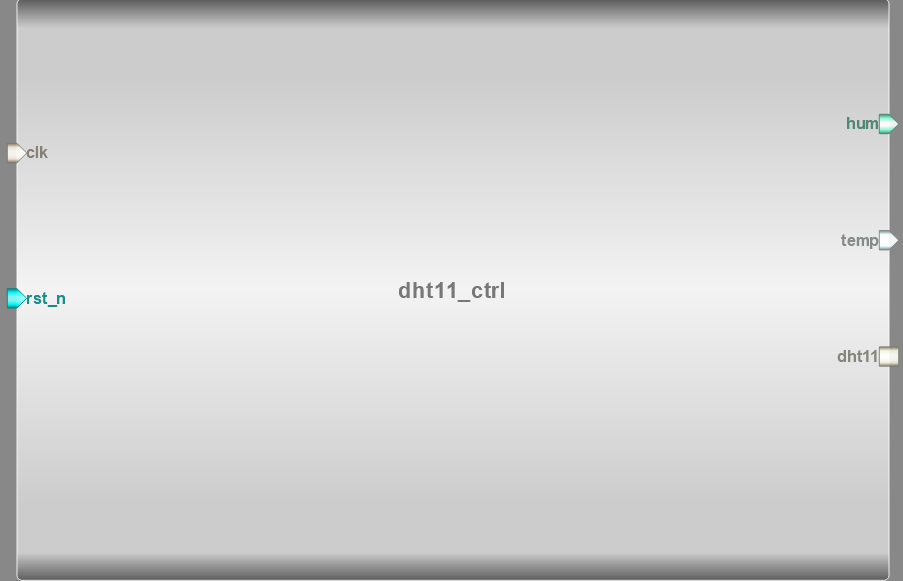

实现功能： 此模块实现基于dht11传感器的温湿度数据读取。 实现原理： DHT11模块一共三个引脚：电源、地、双向数据线DATA。DHT11有主从之分，这里我们用FPGA作为主机，DHT11模块作为从机。下面是DHT11模块的启动时序：第一步，模块上电后至少等待1S的时间，目的是越过不稳定期；第二步，发送起始信号，起始信号是一个不低于18ms的低电平信号，发送完这个开始信号以后，总线控制权交给DHT11；第三步，DHT发出响应信号，DHT11会先拉低总线80us，然后再拉高80us，FPGA主机直接检测上升沿和下降沿即可；第四步，在DHT响应过后开始传输数据。 DHT11数据传输相较于一般串行传输有点特殊：某一时刻其向主机发送的串行数据是1还是0取决于高电平维持的时间长短。具体是DHT11先拉低总线50us，然后拉高总线，如果拉高的时间在26us-28us之间，则表示这个bit位为0；如果拉高的时间在70us，则表示这个bit位为1。 我们可以检测每一次DHT总线的上升沿，在这个上升沿后接着开始计时，计到30us停止，这时去检测总线上的值是0还是1，如果是0则表明总线已经被拉低，这个bit位为0，而如果是1则这个bit位为1。 下图截取自模块源码的一部分，us\_cnt正是用于检测总线高电平持续时间的计数器，使用时，参数值不一定是60，根据不同的输入时钟频率决定if语句里面参数的值，使之计数时间为30us左右即可。
