微波炉计时器设计

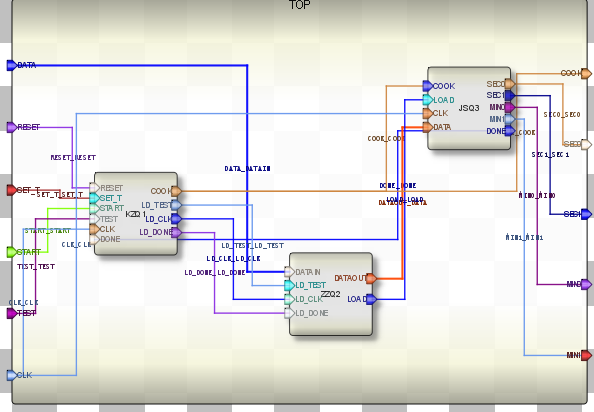

    本微波炉定时器的核心系统可由下面3个模块构成：控制器：控制微波炉的工作过程中的状态转换及相应的控制序列；数据装入器：根据控制信号选择定时时间、测试数据或完成信息的装入；定时器部分：负责完成烹调过程中的定时等。通过3大模块最终实现微波炉的复位、开始、测试、定时、结束等功能。

该微波炉定时器具有复位开关，并且通电处于复位状态，只要复位开关按下，定时器执行复位操作。具有启动和结束开关，控制微波炉开始烹调和结束。微波炉的烹调时间可以由用户自由设定，烹调时间应该能够显示到秒。

    微波炉定时器主要由控制块状态机控制系统的功能状态运行，由装入模块实现人为设定时间的输入，并且由减一计时模块实现最终的减一定时。通电处于复位状态，当按下测试按钮时测试数码管是否损坏，如果数码管显示8888则完好无损，否者不能正常显示。当SET有效时输入需要设定的时间，并显示到数码管上，在需要人为设定时间时即可按下SET输入时间。当按下START按钮者开始计时并cook，计时到0则结束cook。RESET为复位按钮，复位状态电路输出为0。
