UART

作者[Author]：Hope 验证[Verified]：No 浏览次数 [Views]:2106

字体大小 [Fonts]： 14px 16px 18px

概要[Abstract] UART作为异步串口通信协议的一种，工作原理是将传输数据的每个字符一位接一位地传输。UART具有发送数据和接收数据的功能。所以本方案内包含有两个模块，一个是发送数据模块，命名为UARTsend; 另一个模块是接收数据模块，命名为UART.

（1）接收原理：

　　由于UART是异步传输，没有传输同步时钟。为了能保证数据传输的正确性，采样模块利用16倍数据波特率的时钟进行采样，假设波特率为115200，则采样时钟为clk16x=115200×16。每个数据占据16个采样时钟周期，1bit起始位+8bit数据为+1bit停止位=10bit，因此一帧共占据16×10=160个采样时钟，考虑到每个数据为可能有1-2个采样时钟周期的便宜，因此将各个数据位的中间时刻作为采样点，以保证采样不会滑码或误码。一般UART一帧的数据位数为8，这样即使每个数据有一个时钟的误差，接收端也能正确地采样到数据。因此，采样时刻为24(跳过起始位的16个时钟)、40、56、72、88、104、120、136、152(停止位)。

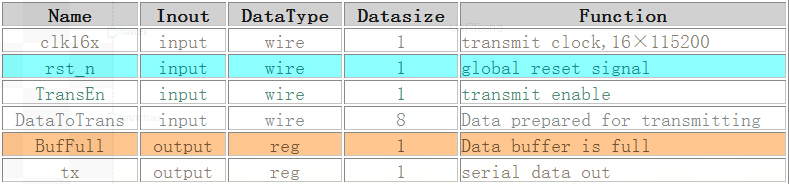

（2）发送原理：

　　当并行数据准备好后，如果得到发送指令，则将数据按UART协议输出，先输出一个低电平的起始位，然后从低到高输出8个数据位，接着是可选的奇偶校验位，最后是高电平的停止位；

　　由于发送时钟clk16x为波特率的16倍，因此对clk16x计数到16时，发送D0；计数到32时，发送D1……依此类推。

下载[Download]：design/10082.rar
